FIG. TSA06241
제품 사진 · 일반 택트 스위치 / 6*6
6*6양산 중
TSA06241
Tact Switch
제품 사양
- Funtion
- Momentary action
- Contact Arrangement
- SPST, Normally Open
- Termination
- Right angle version
- ELECTRICAL RATING
- 50mA , DC12V
- CONTACT RESISTANCE
- ≤50mΩ/≤100mΩ
- INSULATION RESISTANCE
- ≥100MΩ
- DIELECTRIC STRENGTH
- AC250V for 1 Minute
- LIFE EXPECTANCY
- 100,000/300,000 cycles
- TRAVEL
- 0.25mm±0.1mm
- 품번
- TSA06241
상세 표
| H | 7 | 7.3 | 7.5 | 8 | 8.5 | 8.8 | 9 | 9.5 | 9.7 |
| A | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.1 | 3.1 | 3.2 | 3.1 |
| L | 5.85 | 6.15 | 6.35 | 6.85 | 7.35 | 7.65 | 7.85 | 8.35 | 8.55 |
| H | 9.9 | 10 | 10.3 | 10.5 | 11 | 11.5 | 12 | 12.5 | |
| A | 3.2 | 3.2 | 3.2 | 3 | 3.1 | 3.2 | 3.2 | 3.1 | |
| L | 8.75 | 8.85 | 9.15 | 9.35 | 9.85 | 10.35 | 10.85 | 11.35 |
최소 주문 수량(MOQ)이 적용됩니다. 맞춤 도금 및 포장은 요청 시 제공됩니다.
도면
DRAWING
기술 자료
FIG. 2

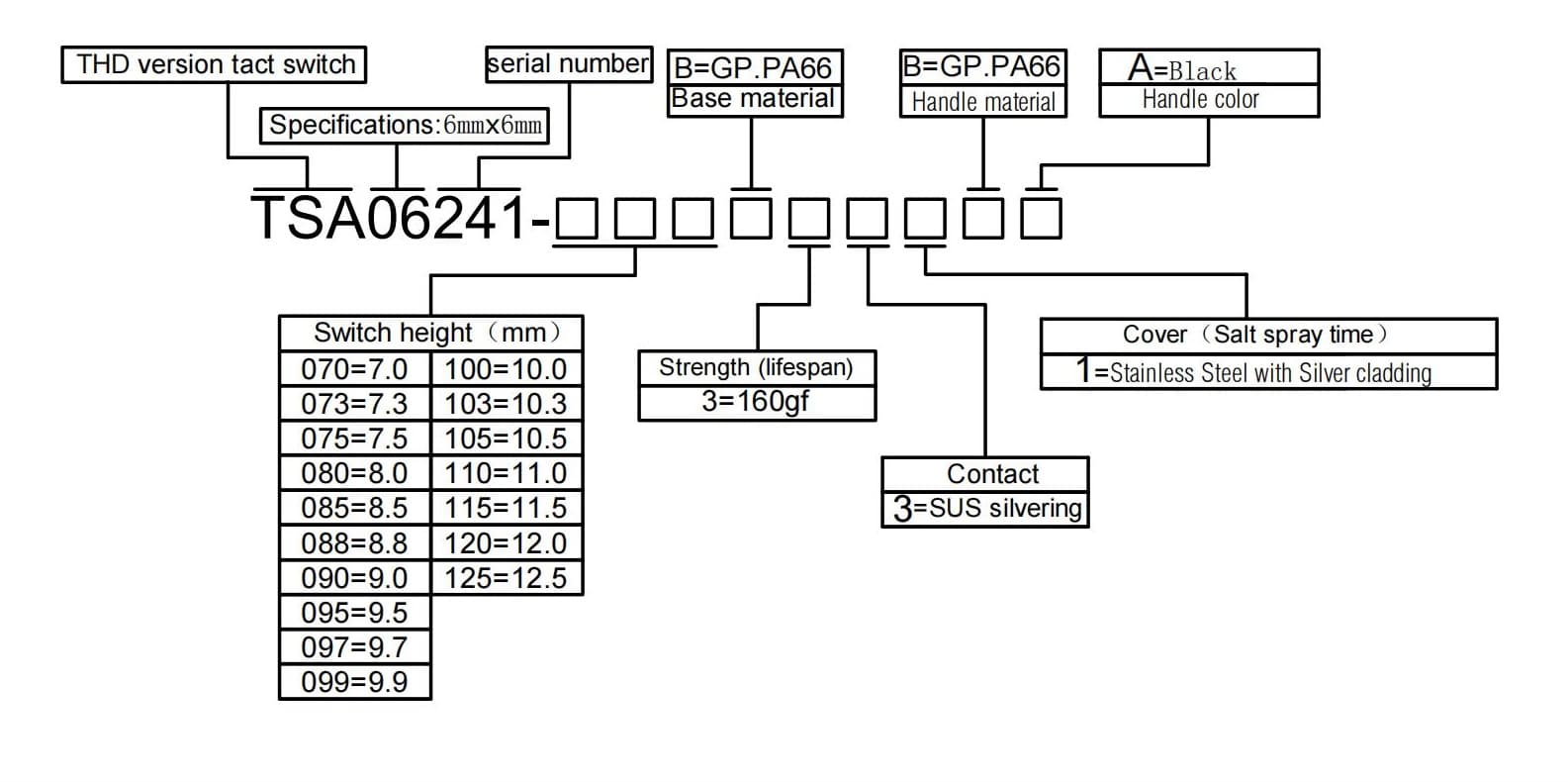

기술 자료
FIG. 3
